独立行政法人防災科学技術研究所
（ URL:http://www.geo-stn.bosai.go.jp/software/boring/index.html ）
（１）ボーリング柱状図表示システム
（２）ボーリングデータ品質確認システム
独立行政法人産業技術総合研究所
（ URL:http://gsj3dm.muse.aist.go.jp/software/boring/index.html ）
（３）ボーリング柱状図入力システム
（４）ボーリング柱状図土質名変換システム
（５）ボーリングデータバージョン変換システム
（６）ボーリング柱状図解析システム
ボーリングデータは建築・土木事業において不可欠な地盤情報であり、ボーリング調査により、毎年、大量のデータが生成されています。また、国土の地下地質・地盤情報として極めて有用なため、地震防災の観点からも、ボーリングデータが公共に役立つ財産として利用可能な状態で保存されることが重要です。
しかし、現状のボーリングデータは、別々の機関に紙資料の形で分散して保存されている場合が多く、法律的な保護の仕組みもないため散逸の恐れがあります。ボーリングデータの主な保有機関は地方自治体ですが、ボーリングデータの保存やその公開に取り組んでいる地方自治体はそれほど多くありません。その原因には、自治体の予算や人員が乏しいという背景に加えて、ボーリングデータを電子化し、それを利用するために必要な一連の機能を有する無料または安価なソフトウェアがないことがあげられます。現在、ボーリングデータの電子ファイル形式は、国土交通省の「地質・土質調査成果電子納品要領（案）」にあるボーリング交換用データ（※２）（XML形式（※３））の形式が国内標準として広く利用されています。そこで、防災科学技術研究所と産業技術総合研究所では、紙資料のボーリングデータをボーリング交換用データの形式で電子化し、それを利用するためのボーリングデータ処理システムを開発しました。
地方自治体でボーリングデータの電子化が進まない理由として、紙資料のボーリングデータを電子化するための設備や人材を確保できないことが指摘されています。また、地方自治体が発注する事業において地質・土質調査成果を納品させる際、必要な設備や人材が十分でない中小の地質調査会社には電子納品を課しにくいという問題があります。これらの問題は、容易に入手、利用できるボーリングデータ処理システムを公開・普及することで、解決されるものと期待されます。
また、産業技術総合研究所は、ボーリング交換用データを作成する「ボーリング柱状図入力システム」、ボーリング柱状図の土質名の規格化とコード化を行う「ボーリング柱状図土質名変換システム」、ボーリング柱状図の断面図表示と地下地質・地盤構造モデルの解析を行う「ボーリング柱状図解析システム」の開発を担当しました。
なお、ボーリング交換用データのバージョンを最新のバージョンに変換する「ボーリングデータバージョン変換システム」については、防災科学技術研究所と産業技術総合研究所が共同で開発しました。
【システムの構成】
○ 入力・編集機能
ボーリング柱状図入力システム（産業技術総合研究所）
ボーリング柱状図土質名変換システム（産業技術総合研究所）
ボーリングデータバージョン変換システム（防災科学技術研究所、産業技術総合研究所）
○ 品質確認機能
ボーリングデータ品質確認システム（防災科学技術研究所）
○ 表示・解析機能
ボーリング柱状図表示システム（防災科学技術研究所）
ボーリング柱状図解析システム（産業技術総合研究所）
（１）ボーリング柱状図入力システムの表示例
ボーリング柱状図の情報をボーリング交換用データの形式で電子化できるソフトウェアです。入力・編集に便利な各種の支援機能がついています。

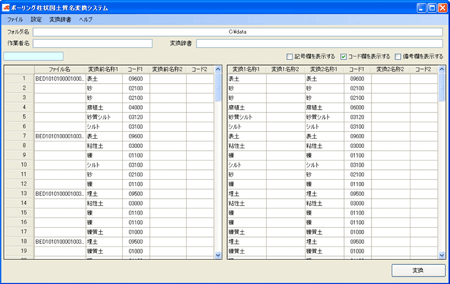

（２）ボーリング柱状図土質名変換システムの表示例
ボーリング柱状図の土質名について、国交省の「地質・土質調査成果電子納品要領（案）」で定義された名称と一致または一番近い名称になるように変換し、それに対応したコードを追記します。
（３）ボーリングデータバージョン変換システムの表示例
ボーリング交換用データのバージョン変換を行うソフトウェアです。
（４）ボーリングデータ品質確認システムの表示例
ボーリング交換用データの形式が正しいかどうかをチェックすることができるソフトウェアです。編集機能によりエラー箇所の修正や保存をすることもできます。
（５）ボーリング柱状図表示システムの表示例
ボーリング交換用データから各種様式のボーリング柱状図表示ができるソフトウェアです。表示様式の編集機能、印刷やPDFへの出力機能もあります。
（６）ボーリング柱状図解析システムの表示例
登録した各ボーリング柱状図の位置を平面図に表示し、任意の断面線の作成とそれに沿った地質断面図の作成、地層境界の区分と対比（地質的解釈）を行うことができるソフトウェアです。地形断面の描写や数値地形図を読み込む機能などがあります。
また、こうした状況は、相乗効果により、高密度で質の高いボーリングデータの公開やそれらボーリングデータに基づいた高精度な地盤モデルが公開されることになり、地震防災をはじめ都市地盤整備や環境保全対策に役立つものと期待されます。
※２ ボーリング交換用データ
国土交通省の「地質・土質調査成果電子納品要領（案）」では、地質・土質調査で実施された成果品の電子納品に関する要領と基準が定められており、その中でボーリング交換用データは、ボーリングデータの電子成果品の名称として定義されている。そのファイル形式はXML形式である。ボーリング交換用データで定められた形式は、国内において建築・土質調査で得られるボーリングデータを電子化する際の業界標準となっており、国土交通省だけでなく、多くの自治体においても電子納品におけるボーリングデータの形式として利用されている。[戻る]
※３ XML（Extensible Markup Language）
XMLとは、文書やデータの意味や構造を記述するためのマークアップ言語の一つである。XMLでは、データの値の意味がタグ（見出し）で表現されるため、順番に関係なくデータの追加が可能であり、データ交換の汎用性が高い。XML形式のボーリングデータにおいて、総掘進長の値は、< 総掘進長 > 数値 < / 総掘進長 >というように、タグで挟まれて表現される。[戻る]
※４ ボーリング柱状図
ボーリング調査結果で得られたボーリングデータのうち、土質・岩盤区分、ボーリングコア観察、孔内水位、標準貫入試験、原位置試験、採取試料などのデータに対して、地表からボーリングが到達した深度までを柱状図形式で表示した図である。柱状図の様式は、項目の違いや形式の違いなど目的に応じていろいろとある。現在、国土交通省の「地質・土質調査成果電子納品要領（案）」において定められたボーリング柱状図の様式が代表的なものであり、土質・岩盤及び地すべりの各ボーリング柱状図様式がある 。[戻る]
