LEDを光らせよう

つくってみよう！

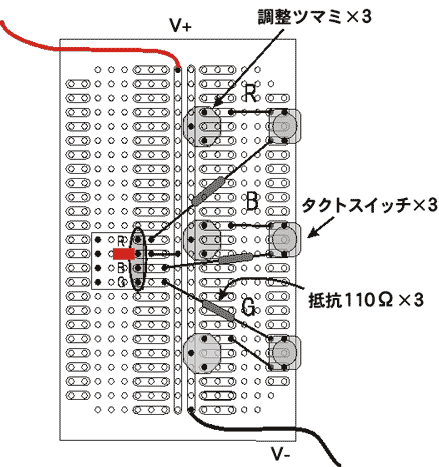

調整ボードB（上級編）をつくってフルカラー発光ダイオードも完成させよう！

準備するもの

• タクトスイッチ（例：Panasonic　EVQPVG505K）：3つ
• 抵抗 110Ω固定：1つ
  発光ダイオードを購入すると付属する場合もありますが、ない場合は別途購入する必要があります。
• トリマ 4.7kΩ可変：1つ
  明るさ調整ツマミ。時計回り方向で明るくなります。
• ICソケット 8ピンDIP：1つ
  本来はIC用ですが、フルカラーLEDの取付ソケットに流用しています。赤く塗ってある場所に、LEDの赤く塗ったリードを合わせます。
• 基板 ICB-91（サンハヤト）：1枚

調整ボードBには極性（＋－）がありますので注意して下さい。

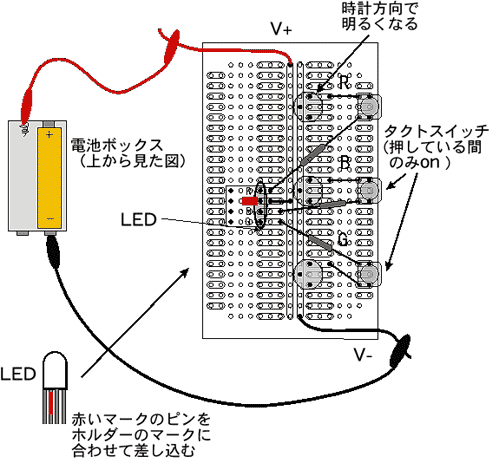

電池・電池ボックスはそのまま使用し、調整ボードAを調整ボードBと取り替えます。クリップコードは2本だけ使い、図のように接続します。調整ボードBには極性があります。赤いリード線を電池＋極、黒いリード線を電池－極とそれぞれ接続します。

光らせてみよう

1. 順番に1つずつスイッチを押していきます。何色に光りましたか？
2. スイッチを3つ同時に押してみましょう。何色になりましたか？
3. スイッチを2つずつ押してみましょう。いままでの実験の中に、同じ色がありましたか？
4. 調整ツマミを調節しながら、押すスイッチの組み合わせを色々と変えて試してみましょう。色はどのように変化するでしょうか？

フルカラー発光ダイオードは、一つのパッケージの中に、赤・青・緑という、「光の三原色」の単色発光ダイオードが内蔵されています。これを3つ同時に光らせることによって、白色を作ることができるのです。3色それぞれの強さの組み合わせによって、1個の発光ダイオードでさまざまな色を作ることができます。

フルカラー発光ダイオードは何に使われているか、考えてみましょう。
