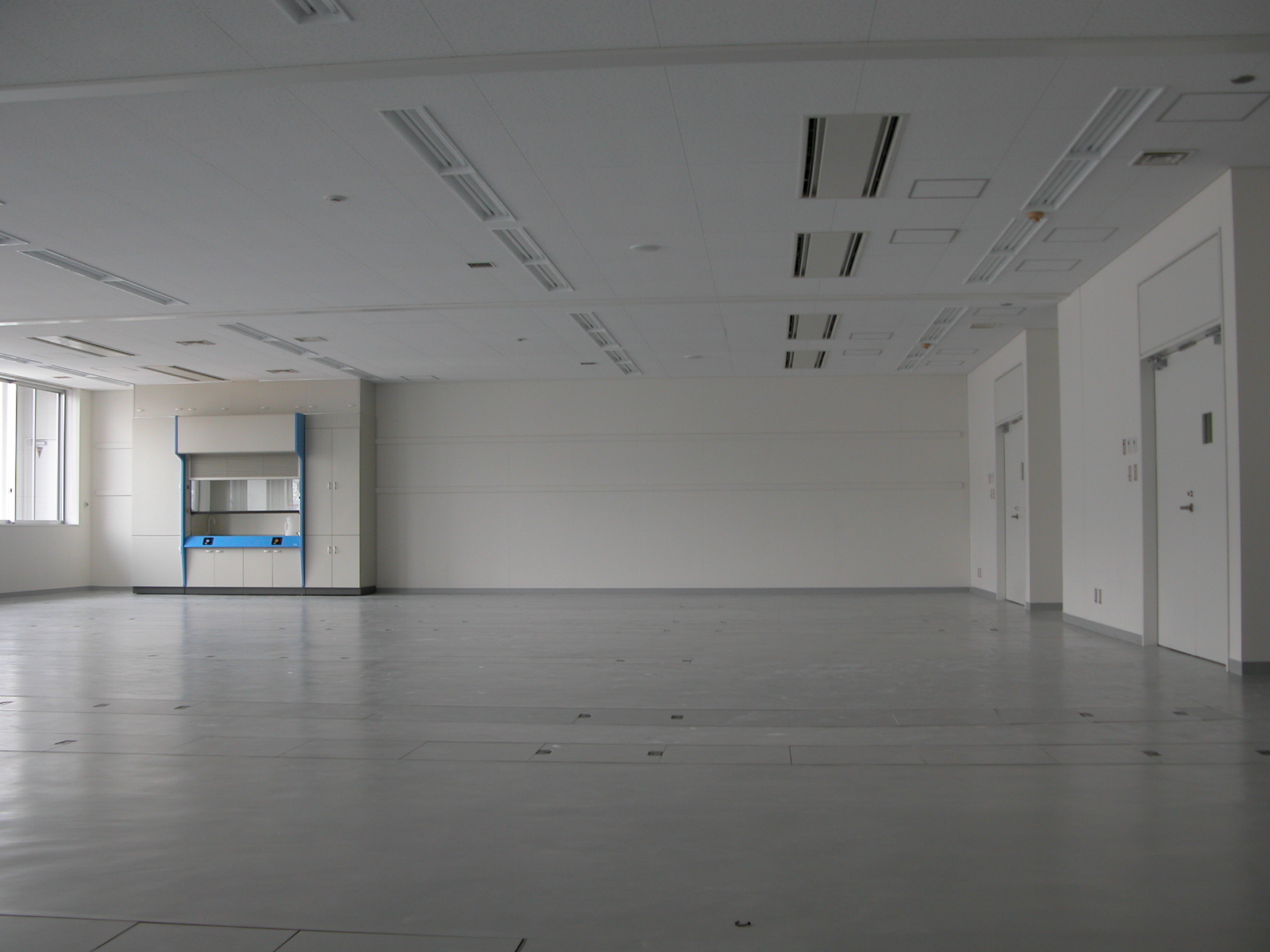

研究室
画像をクリックすると、大きな画像を表示します。
室数、床面積
2階:研究室[4区画:172m2(2スパン)×2室、258m2(3スパン)×2室]
3階:研究室[4区画:172m2(2スパン)×2室、258m2(3スパン)×2室]

※それぞれ1スパン(一室 約86㎡)ずつ個別に利用いただけます。
幅×奥行 6.2m×10.5m
床仕上 耐薬品性ビニールシート
耐床荷重 1000kg/m² (1階) 、500kg/m² (2・3階)
天井仕上 システム天井 (一部移動可)
天井高さ 3.0m (1階) 、 2.7m (2階)
壁仕上 ケイカル板( 一部コンクリート打放しVP仕上げ)
セキュリティー
入退室管理用として、玄関及び各実験室、研究室入口にカードリーダー電気錠を設置し、非接触型ICカードによる施解錠の管理を行っています。施錠、解錠時の操作記録が残るシステムとなっています

利用できる研究室の基本仕様

室名※1 室番号 電灯容量
(kVA)
動力容量
(kW)
給水
(冷水、温水)
給湯
(都市ガス)
実験排水 バイオ排水 窒素
酸素
二酸化炭素
室内設置
機器
2 研究室1 201 12.5(想定)、
30.0(最大)
16.0(想定)、
20.0(最大)
32mm
(各1)
25mm
(各1)
65mm
(各1)
- - -
研究室2 202 65mm 9.53mm 各1 PW×1
研究室3 203 - - -
研究室4 204 65mm 9.53mm 各1 PW×1
研究室5 205 - - -
研究室6 206 - - -
研究室7 207 65mm 9.53mm 各1 PW×1
研究室8 208 - - -
研究室9 209 65mm 9.53mm 各1 PW×1
研究室10 210 - - -
3 研究室11 301
12.5(想定)、
30.0(最大)
16.0(想定)、
20.0(最大)
32mm
(各1)
25mm
(各1)
65mm
(各1)
- - DC×1
研究室12 302 65mm 9.53mm 各1 PW×1
研究室13 303 - - -
研究室14 304 65mm 9.53mm 各1 PW×1
研究室15 305 - - DC×1
研究室16 306 - - DC×1
研究室17 307 65mm 9.53mm 各1 -
研究室18 308 - - -
研究室19 309 65mm 9.53mm 各1 -
研究室20 310 - - DC×1
※1 LAN設備は、各室に情報コンセント(10/100 Ethernet)を用意しています。電話設備は、個別に電話会社と工事を含めて契約して頂きます。

※2 (想定)は実験盤内に予め用意した分岐回路による容量。(最大)は実験盤主幹遮断機容量によるもので、分岐回路を増設して最大使用可能な電源容量。

※3 室内設置機器中の「PW」は純水供給設備(純水、超純水)。「DC」はドラフトチャンバー 。

お問い合せ先  ※OSLに対するご要望等についても受け付けております。

産業技術総合研究所 関西センター 産学官連携推進室 OSL担当

 電話 : 072-751-9688
